Диффузоры и конфузоры трубопровода
Диффузор — часть канала (трубы), в которой происходят замедление (расширение) потока и увеличение давления. При скоростях, не превышающих скорости звука, площадь поперечного сечения вдоль потока возрастает.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос

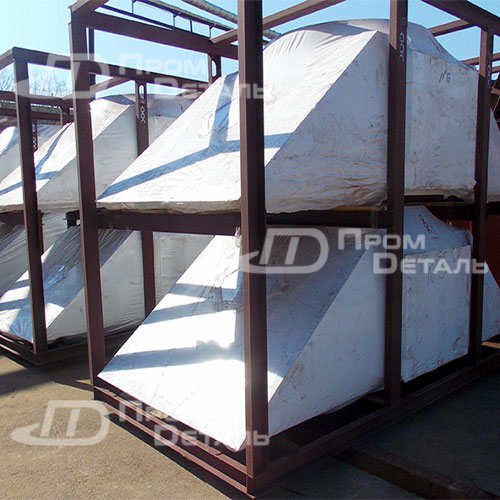

Представляют собой конусообразные газоходы с внутренней теплоизоляцией, соединяющий выходной фланец ГТУ и подводящий поворотный газоход котла. На входе и выходе диффузоров установлены компенсаторы с применением неметаллических гибких элементов для компенсации тепловых перемещений.
На выходе из котла после шумоглушителя устанавливается выходной газоход (конфузор), который соединяет выходной фланец шумоглушителя с входным фланцем дымовой трубы.
Конфузор чаще всего выполняется из щитов собранных из металлического листа марки Ст3 и имеет наружную теплоизоляцию. Между конфузором и дымовой трубой устанавливается компенсатор с применением неметаллических гибких элементов для компенсации тепловых перемещений.
